Hytrel ST Single Fiber Fiber Pigtail การติดตั้ง WAN / Premise การสูญเสียการแทรกต่ำ
รายละเอียดสินค้า:
สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | FOCABLE |
ได้รับการรับรอง: | ISO, RoHS Compliant |
หมายเลขรุ่น: | ST SM Fiber Optic Pigtail |
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: | 10 ชิ้น |
---|---|
รายละเอียดการบรรจุ: | 1PCS / กล่องพัฟ |
ข้อมูลรายละเอียด |
|||
สายเคเบิล: | PVC, LSZH, OFNP, OFNR, Hytrel | แกน: | Simplex, Duplex, 2core, 4core, 6core, 8core, 12core, 24core |
---|---|---|---|
ไฟเบอร์: | OS1, OS2, OM1, OM2, OM3, OM4 | เส้นผ่านศูนย์กลางภายนอก: | 0.9 มม., 1.6 มม., 2.0 มม., 2.4 มม., 3.0 มม |
ตัวเชื่อมต่อ: | FC, FC / APC, SC, SC / APC, LC, LC / APC, ST, E2000, MU, MTRJ, MPO | ความยาว: | 1M, 2M, 3M, 5M หรือตามคำขอของลูกค้า |
แสงสูง: | สายไฟเบอร์ออปติก Pigtail,ขั้วต่อ Pigtail Fiber Optic |
รายละเอียดสินค้า

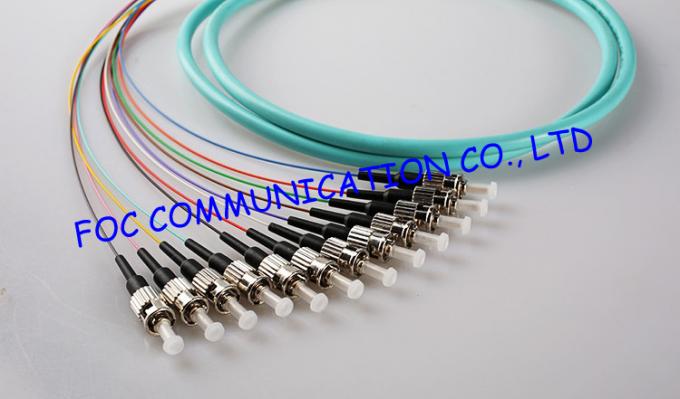

Hytrel ST Single Fiber Fiber Pigtail การติดตั้ง WAN / Premise การสูญเสียการแทรกต่ำST Fiber Optic Pigtail ใช้ ขั้วต่อ ST ที่ พัฒนาโดย American Telephone & Telegraph ขั้วต่อ ST มีขื่อแบบดาบปลายปจี่ขนาด 2.5 มม. เป็นหนึ่งในรุ่นที่เก่าแก่ที่สุดของตัวเชื่อมต่อใยแก้วนำแสง แต่ก็ยังคงใช้สำหรับแอพพลิเคชันใยแก้วนำแสงหลายแบบโดยเฉพาะอย่างยิ่งสำหรับการสื่อสารด้วยใยแก้วนำแสงหลายแบบ
ในระหว่างกระบวนการติดตั้งสายเคเบิลใยแก้วนำแสงการเชื่อมต่อสายเคเบิลเป็นสิ่งสำคัญเพื่อให้แน่ใจว่าการลดทอนต่ำและการสูญเสียผลตอบแทนต่ำในการส่งสัญญาณระหว่างสายเคเบิลและอุปกรณ์ และ เส้นใยแก้วนำแสง เป็นองค์ประกอบที่นิยมนำมาใช้ในการเชื่อมต่อเครือข่ายออปติคัล เป็นชิ้นส่วนของสายเคเบิลที่ถูกยกเลิกโดยมีขั้วต่อไฟเบอร์ออปติกที่ปลายด้านหนึ่งและไม่มีขั้วต่อที่ปลายอีกด้านหนึ่ง ด้วยวิธีนี้ด้านขั้วต่อสามารถเชื่อมต่อกับอุปกรณ์และด้านอื่น ๆ สามารถหลอมรวมกับเส้นใยสายเคเบิลได้ บทความนี้จะเน้นเกี่ยวกับประเภทของ pigtails ไฟเบอร์ออปติกและการประยุกต์ใช้ของพวกเขา
ต่อไปนี้เป็นสองประเภทของ pigtails ใยแก้วนำแสง ประเภทแรกที่จำแนกตามตัวเชื่อมต่อ ได้แก่ ไฟเบอร์ออฟติคอล pigtails มี 7 ประเภท ได้แก่ E2000, LC, SC, ST, FC, MU และ MTRJ ประเภทที่สองแบ่งตามเส้นใยเส้นใยแก้วนำแสงมีสองประเภทคือแบบ single-mode และ multimode
คุณสมบัติ
1) การสูญเสียการแทรกต่ำการสูญเสียผลตอบแทนสูง
2) ความน่าเชื่อถือและความมั่นคงสูง
3) แกนไฟเบอร์: 4, 6, 8, 12, 24, 48 ......
4) ข้อกำหนดร่วม: FC, SC, ST, LC;
5) วัสดุเคเบิ้ล: PVC, OM1, OM2 หรือ Om3 สามารถเลือกได้
6) ในการปฏิบัติตามคำขอของลูกค้าเราสามารถออกแบบและผลิต pigtails ในทุกชนิดของข้อกำหนดและรูปแบบ
การประยุกต์ใช้งาน
1) อุปกรณ์ CATV, metro FC;
2) เครือข่ายโทรคมนาคม
3) เครือข่ายท้องถิ่น (LAN);
4) เครือข่ายบริเวณกว้าง (WAN);
5) สถานที่ตั้งของสถานที่
6) เครือข่ายการประมวลผลข้อมูล
7) ยุติการใช้อุปกรณ์วิดีโอและอุปกรณ์ทางทหารแล้ว
ข้อกำหนดทางเทคนิค
ขั้วต่อ Pigtail | PC (SM) | UPC (SM) | APC (SM) | เอ็มเอ็ม |
การสูญเสียกลับ (dB) | ≥45 | ≥50 | ≥60 | ≥35 |
การสูญเสียการแทรก (dB) | ≤0.2 (max≤0.3) | |||
ความสามารถในการทำซ้ำได้ (dB) | ≤0.1 | |||
ความคงทน (1 / ถอนราก) | ≥500 | |||
อุณหภูมิในการทำงาน (° C) | -25 ~ + 70 | |||
ความต้านแรงดึง (N) | ≥90 (Φ3.0), ≥70 (Φ2.0), Φ0.9 | |||
ไฟเบอร์ | 9 / 125um, 50 / 125um, 62.5 / 125um, ect | |||
เส้นผ่าศูนย์กลาง | 0.9 มม. 2.0 มม., 3.0 มม. ฯลฯ | |||
วัสดุเคเบิ้ล | PVC, LSZH | |||
แกน | Simplex, Duplex, 4cores, 6cores, 8cores, 12cores ฯลฯ | |||
ความยาว | 1 เมตร, 2 เมตร, 3 เมตร, 9 เมตร, ect |
