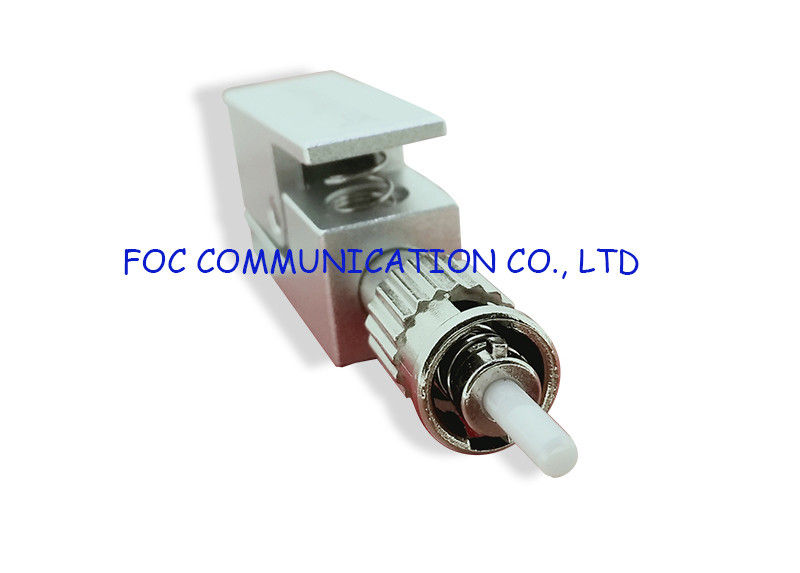

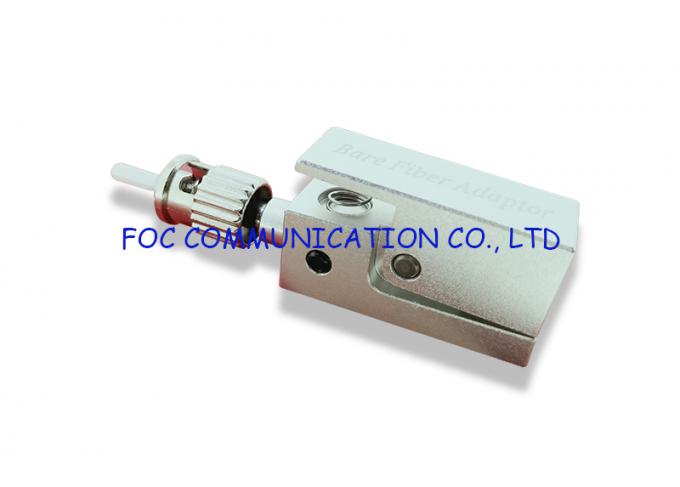

อะแดปเตอร์เชื่อมต่อ STBare ใยแก้วนำแสงช่วยให้สามารถเชื่อมต่อสายไฟได้อย่างรวดเร็ว
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | FOCABLE |
| ได้รับการรับรอง: | RoHS Compliant, ISO Certificate |
| หมายเลขรุ่น: | อะแดปเตอร์ไฟเบอร์ออปติก Bare |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 100pcs |
|---|---|
| รายละเอียดการบรรจุ: | กล่องพลาสติกขนาด 50PCS / Blister |
| สามารถในการผลิต: | 90000PCS / เดือน |
|
ข้อมูลรายละเอียด |
|||
| วัสดุแขน: | แขนเซรามิค Zirconia | อะแดปเตอร์: | FC, SC, ST, LC |
|---|---|---|---|
| วัสดุ: | โลหะพลาสติก | โหมด: | Singlemode, Multimode |
| แสงสูง: | fiber optic cable adapter,fiber optic connector adapters |
||
รายละเอียดสินค้า
อะแดปเตอร์ไฟเบอร์ออปติก ST Bare ช่วยให้สามารถเชื่อมต่อสายไฟได้อย่างรวดเร็วอะแดปเตอร์ไฟเบอร์เปลือยมักใช้สำหรับการเชื่อมต่อไฟเบอร์เปลือยชั่วคราวโดยใช้ตัวเชื่อมต่อมาตรฐาน SMA, ST, SC, LC และ FC ทั้งหมด อะแดปเตอร์ใยเปลือยใช้เป็นสื่อกลางในการเชื่อมโยงใยแก้วนำแสงเปลือยเข้ากับอุปกรณ์ทดสอบใยแก้วนำแสง คุณสามารถคลายทำความสะอาดและใส่เส้นใยได้โดยไม่ต้องยุ่งยากกับอีพ็อกซี่และขั้นตอนการบ่มด้วยอีพ็อกซี่
ม้วนสายเคเบิลควรได้รับการทดสอบก่อนการติดตั้ง การใช้อะแดปเตอร์ไฟเบอร์เปลือยเพื่อขจัดเส้นใยแต่ละสายออกอย่างรวดเร็วเป็นวิธีที่ง่ายในการทดสอบ การติดตั้งแถบเส้นใยและทำความสะอาดเส้นใยแรก ใส่เส้นใยผ่านด้านหลังของขั้วต่อ ใยควรจะล้างด้วยปลายของปลายหน้าตัดไม่ผ่านมา ทำความสะอาดปลายด้านปลายของตัวเชื่อมต่อและเชื่อมต่อกับตะกั่วทดสอบ ทำการทดสอบ OTDR
หมายเหตุ: เราไม่แนะนำให้เชื่อมต่ออะแดปเตอร์ไฟเบอร์เปลือยโดยตรงกับอุปกรณ์ทดสอบ ferrules ใช้สายแพทช์หรือสายเคเบิ้ลเพื่อเชื่อมต่อโดยตรงกับอุปกรณ์ทดสอบแล้วเชื่อมต่อกับอะแดปเตอร์ไฟเบอร์เปลือย เส้นใยที่บอบบางสามารถถอดออกด้วยสายเปียโน (รวม)
คุณสมบัติ
- เชื่อมต่อเส้นใยอย่างรวดเร็วเข้ากับอุปกรณ์ที่สำคัญของคุณ
- อะแดปเตอร์เหล่านี้มีประโยชน์อย่างยิ่งสำหรับการเชื่อมต่อเส้นใยเข้ากับมิเตอร์ไฟฟ้าเครื่องสะท้อนแสงโดเมนเวลาแบบออปติคอล (OTDR) และเครื่องมืออื่น ๆ ที่หลากหลายทำให้สามารถทดสอบได้โดยไม่ต้องต่อปลั๊กแบบถาวร
- ความแม่นยำสูงถึง 900 ไมครอนใย
- เส้นใยเปลือยมีความปลอดภัยในสถานที่ด้วยแผ่นโฟมที่มีความเที่ยงตรงเป็นพิเศษเพื่อให้แน่ใจว่ามีการหย่อนยานและการแพร่กระจายอิสระและการวัดซ้ำ สามารถใช้เส้นใยที่มีขนาดบัฟเฟอร์ได้ถึง 900 ไมครอน
- ยังสามารถใช้ได้กับชุดอุปกรณ์แปลงไฟแบบโวลท์และแบบมัลติ
- ชุดอุปกรณ์เหล่านี้ประกอบด้วยอะแดปเตอร์อะแดปเตอร์ตัวเดียวหัวปลั๊ก FC, SC และ ST ซึ่งเป็นปลั๊กแบบ universal mating sleeve สำหรับการเชื่อมต่อแบบเฟืองท้ายจากเฟืองและสายไฟเพื่อให้แน่ใจว่าเส้นใยที่มีเส้นใยเปลือยเปล่งประกบกับด้านหน้าของขั้วต่อ สายเปียโนสำหรับทำความสะอาดลูกฟูกที่ปิดกั้นจะมาพร้อมกับอะแดปเตอร์ทั้งหมด
การประยุกต์ใช้งาน
- เชื่อมต่อสั้น ๆ กับแหล่งกำเนิดแสง, มิเตอร์ไฟฟ้า, OTDRs, อัตราส่วนการสูญเสียและอุปกรณ์อื่น ๆ ที่หลากหลายสำหรับการทดสอบและการวัด
- ตรวจสอบเส้นใยและเส้นใยที่ไม่มีการสิ้นสุด
- งานติดตั้งและซ่อมแซม
คู่มือการใช้งาน
- หากคุณใช้อะแดปเตอร์ไฟเบอร์เปลือยกับเส้นใยที่ไม่ผ่านการขนย้ายให้ดำเนินการตามขั้นตอน ถ้าคุณใช้เส้นใยที่มีสายไฟให้ถอดปลอกหุ้มด้านนอกของสายเคเบิลออกและตัดชิ้นส่วนที่มีความแข็งออก (สายเคฟลาร์ที่อยู่ใกล้กับขอบที่ถูกตัดออก) อย่างน้อย 3 นิ้ว
- ถอดปลั๊กออกเพื่อให้สามารถแทรกเส้นใยได้ ความยาวของบัฟเฟอร์ควรมีขนาดประมาณ 15 มม. ถึง 20 มม.
- ทำความสะอาดฝาปิดที่สัมผัสกับอะซิโตนและ / หรือแอลกอฮอล์ isopropyl (เกรดตัวทำละลาย)
- ที่หนีบแม่เหล็ก: พลิกเปิดที่ยึดแม่เหล็ก ผลักเส้นใยที่ถูกดึงออกมาจนกระทั้งบัฟเฟอร์หยุดเส้นใย เมื่อถึงจุดนี้พลิกปิดยึดแม่เหล็กเพื่อยึดเส้นใยเข้าที่
- ข สปริงหนีบ: กดกลไกบัฟเฟอร์บัฟเฟอร์ที่สปริงโหลดและใส่เส้นใยที่ถูกดึงเข้าไปในรูรับ ผลักเส้นใยที่ถูกดึงออกมาจนกระทั้งบัฟเฟอร์หยุดเส้นใย ณ จุดนี้ปล่อยกลไกหนีบบัฟเฟอร์เพื่อยึดเส้นใยเข้าที่
- ใช้ปากกาที่ตัดแล้วค่อยๆให้คะแนนใยใกล้กับส่วนปลายของเฟือง (ดูรูปที่ 2) หมายเหตุ: ถ้าเส้นใยแตกในระหว่างกระบวนการให้คะแนนหมายความว่าคะแนนลึกเกินไปซึ่งจะส่งผลให้มีเส้นใยสูงและมีการสูญเสียสูง
- ดึงเส้นใยตีได้โดยตรง เส้นใยแบ่งควรแยกออกจากกันอย่างชัดเจนที่จุดคะแนน หมายเหตุ: ควรดึงเส้นใยโดยตรง หากไม่ทำเช่นนี้จะส่งผลให้มีเส้นใยและความสูญเสียสูง
- ตรวจสอบปลายด้านหนึ่งด้วยแว่นสายตาและถ้าจำเป็นให้ปรับเส้นใยจนกระพริบ
- เส้นใยนี้พร้อมใช้งานแล้ว ใส่อะแดปเตอร์เข้าไปในช่องใส่อุปกรณ์ทดสอบแสง
อะแดปเตอร์ไฟเบอร์ออปติก Bare อะแดปเตอร์ไฟเบอร์ออปติค
