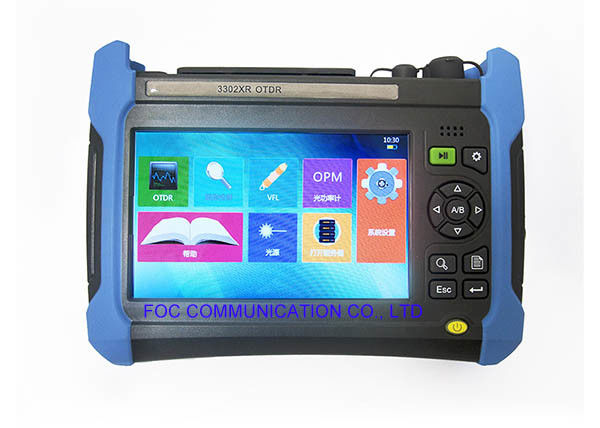

FTTH Network 3302XR 2.0A Optical Time Domain Reflectometer
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | FOCABLE |
| ได้รับการรับรอง: | RoHS Compliant, ISO Certificate |
| หมายเลขรุ่น: | OTDR 3302XR |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1pcs |
|---|---|
| รายละเอียดการบรรจุ: | 1PCS / BOX |
| เงื่อนไขการชำระเงิน: | เวสเทิร์นยูเนี่ยน T / T |
| สามารถในการผลิต: | 5000pcs / เดือน |
|
ข้อมูลรายละเอียด |
|||
| ชนิด: | มือถือ | ช่วงไดนามิก: | 50dB |
|---|---|---|---|
| โหมดทดสอบ: | การทำงานของหน้าจอสัมผัสและปุ่มทางลัด | จอแอลซีดี: | LCD ป้องกันแสงสะท้อนขั้นสูง |
| แสงสูง: | รีเฟล็กโตมิเตอร์โดเมนแสง 15v,อุปกรณ์ออปติคัล 70Wh otdr |
||
รายละเอียดสินค้า
OTDR (Optical Time Domain Reflectometer) 3302XR สำหรับเครือข่าย FTTH เพื่อค้นหาจุดผิดพลาด
ข้อมูลทั่วไป
OTDR is a high performance measuring instrument with multifunction designed for testing FTTx network. OTDR เป็นเครื่องมือวัดประสิทธิภาพสูงพร้อมมัลติฟังก์ชั่นที่ออกแบบมาสำหรับการทดสอบเครือข่าย FTTx It's mainly used to measure the physical characteristics of optical fiber under test, such as the length,the transmission loss and the splice loss etc.. It can also locate the faults or breaks of optical fiber. ส่วนใหญ่จะใช้ในการวัดลักษณะทางกายภาพของใยแก้วนำแสงภายใต้การทดสอบเช่นความยาวการสูญเสียการส่งข้อมูลและการสูญเสียรอยต่อ ฯลฯ นอกจากนี้ยังสามารถระบุความผิดพลาดหรือการแตกของเส้นใย It's widely applied in the manufacture, construction and maintenance in optical fiber communication system. มันใช้กันอย่างแพร่หลายในการผลิตการก่อสร้างและการบำรุงรักษาในระบบการสื่อสารใยแก้วนำแสง
คุณสมบัติหลัก
- ช่วงไดนามิก 50dB ขนาดใหญ่จุดสุ่มตัวอย่างข้อมูล 256k สามารถทดสอบเครือข่ายการสื่อสารหลายสาขาทางไกล
- ฟังก์ชั่นการวิเคราะห์แบบสองทิศทางและการวิเคราะห์การโค้งงอแบบมหภาค
- พื้นที่ตาบอดเหตุการณ์สั้นเป็นพิเศษ 0.8 ม. และง่ายต่อการทดสอบจัมเปอร์ไฟเบอร์ออปติก
- ความละเอียดการสุ่มตัวอย่างขั้นต่ำ 2.5 ซม. เพื่อหาตำแหน่งของเหตุการณ์
- ฟังก์ชั่นการทดสอบ PON ออนไลน์
- ฟังก์ชั่นการทดสอบแบบบูรณาการเดี่ยวและหลายโมดูล
- จอ LCD ป้องกันแสงสะท้อนขั้นสูงช่วยให้มั่นใจได้ว่าส่วนต่อประสานการแสดงผลที่ชัดเจนและมองเห็นได้ในสภาพแวดล้อมภาคสนาม
- ความหลากหลายของโหมดทดสอบหน้าจอสัมผัสและการใช้งานปุ่มทางลัด
- ฟังก์ชั่นการตรวจสอบการสื่อสารใยอัตโนมัติ
- มีระบบตรวจจับตำแหน่งความผิดปกติของแสงสีแดง (VFL), ออปติคัลมิเตอร์ไฟฟ้า, แหล่งกำเนิดแสงและโมดูลตรวจจับใบหน้า
- ชนิดหัวต่อออปติคัลเอาต์พุต OTDR สามารถเปลี่ยนได้ตามต้องการ
- ฟังก์ชั่นการควบคุมระยะไกล
- ฟังก์ชั่นอินเทอร์เฟซ USB คู่ดิสก์ USB ภายนอกและเครื่องพิมพ์
- รองรับรูปแบบไฟล์ Bellcore GR196 และ SR-4731
- อินเตอร์เฟซการดำเนินงานหลายภาษา
การประยุกต์ใช้งาน
- การบำรุงรักษาในโทรคมนาคม
- บำรุงรักษา CATV
- การทดสอบห้องปฏิบัติการไฟเบอร์ออปติก
- การวัดไฟเบอร์ออปติกอื่น ๆ
การกำหนดค่ามาตรฐานของ OTDR 3302XR
| เลขที่ | ชื่อ | สังเกต |
| 1 |
โมดูลเมนเฟรม 3302XR |
โมดูลควบคุมการแสดงผล |
| 2 | โมดูลของเครื่องวัดการสะท้อนแสงของโดเมนเวลาแสง 3302XR | โมดูลวัด OTDR |
| 3 | แบตเตอรี่ Li-ion | มากกว่า 70Wh (ในตัว) |
| 4 | ชุดสายไฟ |
แรงดันไฟฟ้าอินพุต: 100-240V, 50-60Hz, 2.0A แรงดันขาออก 15V กระแสไฟขาออก 4A |
| 5 | คู่มือการใช้ | |
| 6 | รับรองผลิตภัณฑ์ | |
| 7 | แพ็คนุ่มพิเศษพกพา |
| ตัวเลือกไม่มี | ชื่อ | แบบ |
| 3302XR-01 | USB แฟลชดิสก์ | DT101G2 / 4GB |
| 3302XR-02 | การ์ด SD | SQF Micro SD C10 MLC 8G (-40° C ~ 85 ° C) |
| 3302XR-03 | สายเคเบิลข้อมูล USB | CSMUAMICB-2M |
| 3302XR-04 | ก้อนแบตเตอรี่สำรอง | HYLB-2130 |
| 3302XR-05 | อะแดปเตอร์ LC | SYA4-1038 (1.0) |
| 3302XR-06 | อะแดปเตอร์ SC | SY155-003 (1.0) |
| 3302XR-07 | อะแดปเตอร์ ST | SY155-004 (1.0) |
| 3302XR-08 | VFL | ความยาวคลื่น: 650nm ± 20nm, พลังงาน:≥2mW |
| 3302XR-09 | เครื่องวัดกำลังแสง | ความยาวคลื่น: 1200-1650nm, ช่วง: -70± 3dB |
| 3302XR-10 | แหล่งกำเนิดแสง | ความยาวคลื่นเหมือนกับโมดูล OTDR กำลังไฟ:≥-5dB |
| 3302XR-11 | กล่องบรรจุภัณฑ์ | พลาสติกวิศวกรรมพิเศษ |
