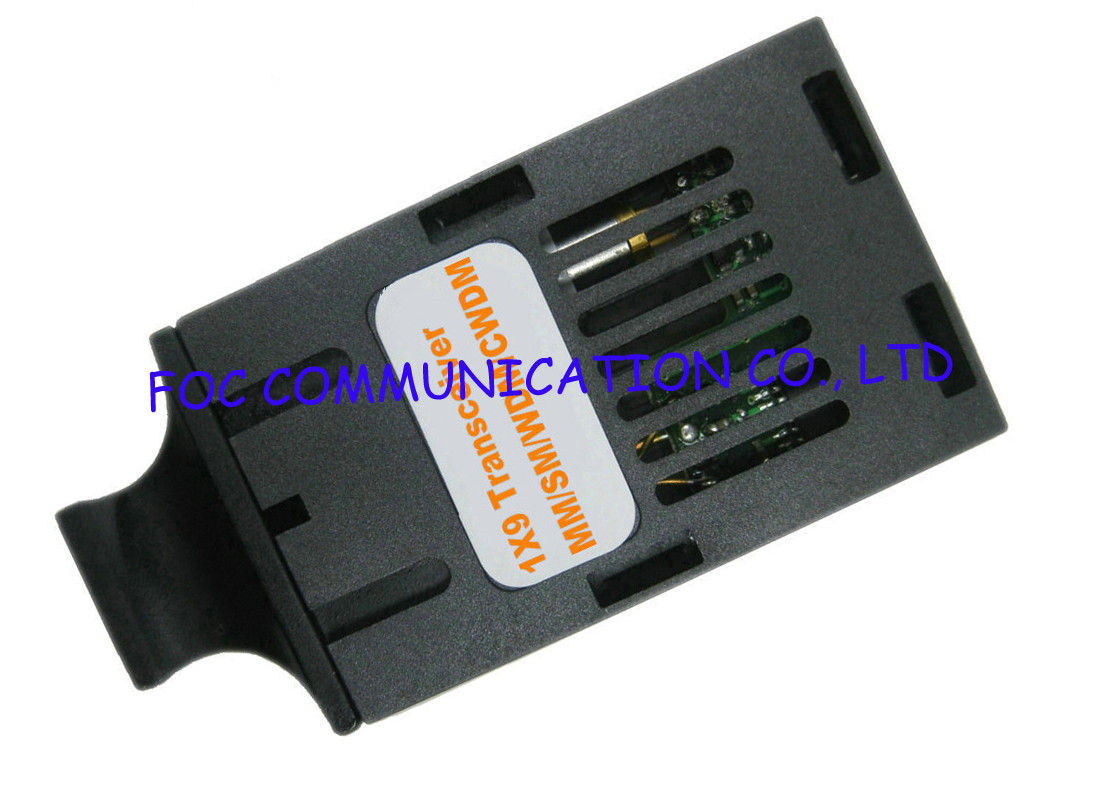

ตัวรับส่งสัญญาณ FP / DFB CWDM SFP 1 x 9 การทำงานแบบไบนารีเดี่ยว

รายละเอียดสินค้า

ตัวรับส่งสัญญาณแสง 1x9 ถูกออกแบบมาเพื่อใช้ในการเชื่อมโยงข้อมูล 0 ~ 1.25Gbps มีพอร์ตแสง SC / FC / ST ที่เข้ากันได้กับช่องเสียบมาตรฐานอุตสาหกรรม เครื่องส่งสัญญาณและเครื่องรับสัญญาณทั้งหมดจะบรรจุพร้อมฝาพลาสติกด้านบนและแผ่นป้องกันด้านล่าง ตัวรับส่งสัญญาณทำงานร่วมกับแหล่งจ่ายไฟ DC 3.3 โวลต์ / 5 โวลต์

ตัวรับส่งสัญญาณแสง 1x9 เป็นโมดูลประสิทธิภาพสูงสำหรับการสื่อสารด้วยเส้นใยเดี่ยวโดยใช้ตัวรับสัญญาณ 1310/1490 นาโนเมตร (ตัวรับสัญญาณ) และตัวรับสัญญาณ (ตัวรับสัญญาณ 1550/1310 นาโนเมตร) ส่วนเครื่องส่งสัญญาณใช้เลเซอร์ควอนตัมเป็นจำนวนมากและเป็นเลเซอร์ตามมาตรฐาน 1 ตามมาตรฐานความปลอดภัยระหว่างประเทศ IEC-60825 ส่วนของเครื่องรับสัญญาณใช้ตัว preamplifier เครื่องตรวจจับขนาด 1550 nm (IDP) ซึ่งติดตั้งอยู่ในส่วนหัวแสงและ IC แบบโพสต์แอมป์ จำกัด ส่วนติดต่อลอจิก PECL ช่วยลดความยุ่งยากในการเชื่อมต่อกับวงจรภายนอก

ข้อมูลทั่วไป

การทำงานแบบไบรท์ย์แบบไฟเบอร์เดียว
Integrated 1310/1550 nm Filter
แหล่งจ่ายไฟ Single + 3.3V
อินเตอร์เฟซข้อมูล LVPECL
ไฟเบอร์แบบ Single Mode 1X9
สอดคล้องกับ Telcordia (Bellcore) GR-468-CORE
ความปลอดภัยของดวงตาออกแบบมาเพื่อให้ตรงกับระดับเลเซอร์ 1 สอดคล้องกับ IEC60825-1
การแยก> 30dB, Cross Talk <-45dB
สินค้าที่สามารถใช้งานได้

คุณสมบัติ
เครื่องรับส่งข้อมูลแบบ Dual-Fiber, แพ็คเกจ 1 × 9
ศูนย์ส่งสัญญาณความยาวคลื่น: 850nm, 1310nm, 1550nm, CWDM, WDM

อัตราข้อมูลจาก 500Kbps ถึง 2.5Gbps
ไฟ 3.3V, 5V, 3.3V / 5.0V เดี่ยว
ช่องเสียบ SC / FC / ST หรือ Pigtail SC / PC, ST / PC, FC / PC
ระยะทาง SR, IR1, IR2, LR1, LR2
อุณหภูมิในการทำงาน 0 ° C ~ + 70 ° C หรือ -40 ° C ~ + 85 ° C

การประยุกต์ใช้งาน
อีเธอร์เน็ต
Fibre Channel
ATM
SONET / SDH
สวิทช์
เราเตอร์
ฮับ
การส่งผ่านวิดีโอดิจิตอล

ข้อมูลจำเพาะ

อัตราข้อมูล: 155 M ~ 2.5Gbps
ความยาวคลื่น: 850/1310 / 1550nm CWDM
ระยะทาง: 500 ม. ~ 120 กม
เลเซอร์: FP / DFB
ไฟเบอร์: MM / SM
กำลังออฟติคัล: -15 ~ + 5dBm
ความไว: -36 ~ -19dBm
