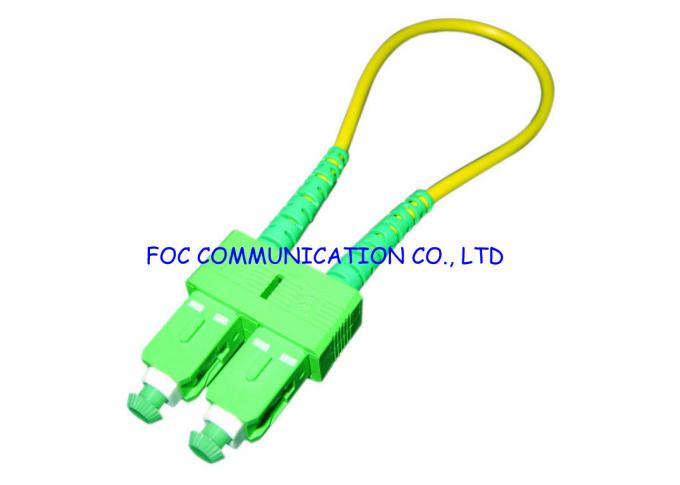

SC Singlemode สายไฟเบอร์ออปติก Patch Loopback SC / APC การแทรกซึมต่ำ
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | FOCABLE |
| ได้รับการรับรอง: | RoHS Compliant, SGS Certificate, ISO Certificate |
| หมายเลขรุ่น: | Fiber Optic Loopback SC APC |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 10 ชิ้น |
|---|---|
| รายละเอียดการบรรจุ: | กระเป๋า 1PCS / PE |
| เวลาการส่งมอบ: | 3-5 วัน |
|
ข้อมูลรายละเอียด |
|||
| ประเภทไฟเบอร์: | SM, OM1, OM2, OM3, OM4 | วัสดุสายเคเบิ้ล: | PVC, LSZH, OFNP, OFNR, Hytrel |
|---|---|---|---|
| เส้นผ่าศูนย์กลางสายเคเบิล: | 0.9 มม., 1.6 มม., 1.8 มม., 2.0 มม., 2.4 มม., 3.0 มม | ตัวเชื่อมต่อ: | SC / APC, SC / UPC, FC / APC, FC / UPC, LC / APC, LC / UPC, ST, E2000, MU, MPO, MTRJ |
| แกน: | Simplex, Duplex, 4cores, 6cores, 8cores, 12cores, 24cores, 48cores | ความยาว: | 1M, 2M, 3M, 5M หรือตามคำขอของลูกค้า |
| แสงสูง: | simplex fiber patch cord,multimode fiber optic cable |
||
รายละเอียดสินค้า
SC Singlemode สายไฟเบอร์ออปติก Patch Loopback SC / APC การแทรกซึมต่ำLoopback ใยแก้วนำแสงได้รับการออกแบบมาเพื่อให้มีสื่อสำหรับแพทช์ส่งกลับสำหรับสัญญาณไฟเบอร์ออปติก โดยปกติจะใช้สำหรับแอพพลิเคชันการทดสอบใยแก้วนำแสงหรือการเชื่อมต่อเครือข่าย สำหรับแอพพลิเคชันการทดสอบสัญญาณลูปแบ็คจะใช้สำหรับการวิเคราะห์ปัญหา การส่งการทดสอบย้อนกลับไปยังอุปกรณ์เครือข่ายทีละหนึ่งครั้งเป็นเทคนิคในการแยกปัญหา
การทดสอบ Loopback แบบ Fiber Optic
โดยปกติการทดสอบ loopback คือการทดสอบซึ่งสัญญาณจะถูกส่งจากอุปกรณ์สื่อสารและลูปกลับไปที่อุปกรณ์เพื่อระบุว่าทำงานได้ดีหรือเป็นวิธีแก้ไขปัญหาโหนดที่ชำรุดในเครือข่าย สำหรับการทดสอบย้อนกลับของสายใยแก้วนำแสงนั้นจะใช้ loopbacks แบบออปติคอลเพื่อตรวจสอบความน่าเชื่อถือในการดำเนินงานของอุปกรณ์ การใช้สายเคเบิลลูปแบ็คใยแก้วนำแสงหรือโมดูลลูปแบ็คย้อนกลับของใยแก้วนำแสงสำหรับการส่งข้อมูลสัญญาณที่ปล่อยออกมาจากอุปกรณ์จะถูกวนจากช่วงส่ง (Tx) ของส่วนประกอบที่ใช้งานอยู่กลับไปยังปลายรับ (Rx) ของส่วนประกอบเดียวกัน
ใบสมัคร
เมื่อพูดถึงการประยุกต์ใช้งานจริงการทดสอบ loopback แบบใยแก้วนำแสงมักใช้สำหรับตรวจสอบตัวรับส่งสัญญาณไฟเบอร์ออปติก เนื่องจากตัวรับส่งสัญญาณมีพอร์ตสองพอร์ตสำหรับรับและส่งสัญญาณแสงจึงจำเป็นต้องทดสอบพอร์ตเพื่อดูว่าอุปกรณ์เหล่านี้ยังอยู่ระหว่างการทำงานหรือไม่ ดังนั้นการทดสอบ loopback แบบใยแก้วนำแสงเป็นวิธีที่สะดวกที่สุดสำหรับการบำรุงรักษาของตัวรับส่งสัญญาณ ขั้นตอนการทดสอบคือการกำหนดเส้นทางสัญญาณเลเซอร์จากพอร์ตเครื่องส่งสัญญาณกลับไปยังพอร์ตรับสัญญาณ จากนั้นรูปแบบการส่งจะถูกเปรียบเทียบกับรูปแบบที่ได้รับเพื่อให้แน่ใจว่ามีความเหมือนกันและไม่มีข้อผิดพลาด
คุณสมบัติ
สายลูปแบ็คสำหรับแอพพลิเคชันทดสอบจำนวนมาก
Singlemode, สายเคเบิลไฟเบอร์ออปติก 9/125
ขั้วต่อ SC พร้อมกับเซรามิคเซรามิคเพื่อประสิทธิภาพสูงสุด
ปลั๊กแบบยึดเพื่อเชื่อมต่ออย่างปลอดภัย
สายทดสอบครบวงจรเพื่อความมั่นใจในคุณภาพและความทนทาน
ลักษณะเสื้อแจ็คเก็ต: PVC (สีเหลือง)
ความยาวคลื่น: 1310 นาโนเมตร
การสูญเสียการแทรก <0.30 dB
ผลตอบแทนการสูญเสีย> 60 dB
เป็นไปตาม RoHS
ข้อมูลจำเพาะ
เชื่อมต่อ | FC, SC, ST, LC | |
UPC | APC | |
การสูญเสียการแทรก | ≤0.3dB | |
การสูญเสียผลตอบแทน | ≥50dB | ≥60dB |
สายเคเบิลด้านนอกเส้นผ่านศูนย์กลาง (มม.) | ¢ 0.9, ¢ 2.0, ¢ 3.0 | |
ความทนทาน | ≤0.3dB (1000 matings) | |
interchangeability | ≤0.2dB | |
อุณหภูมิในการทำงาน | -40 ℃ ~ + 80 ℃ | |
Loopback ใยแก้วนำแสง Loopback ใยแก้วนำแสง Fiber Loopbacks
