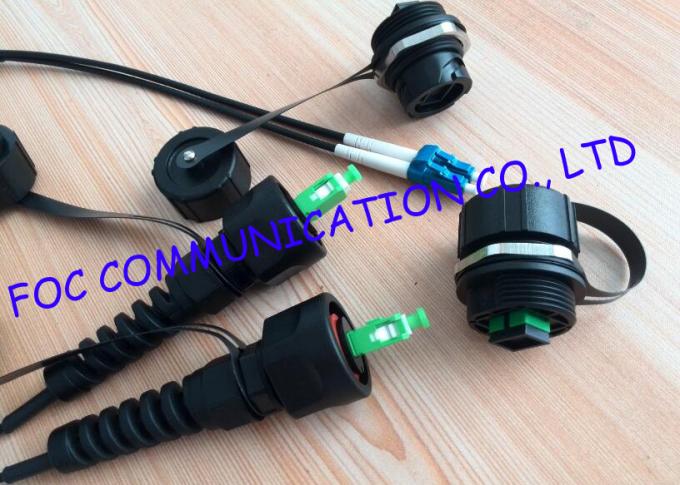

SC สายไฟเบอร์ออปติกแพทช์สายไฟเบอร์ออปติก 5 ม.ม. พร้อมขั้วต่อ Odva
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | FOCABLE |
| ได้รับการรับรอง: | RoHS Compliant, SGS Certificate, ISO Certificate |
| หมายเลขรุ่น: | สายไฟเบอร์ออปติก IP67 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 10 ชิ้น |
|---|---|
| รายละเอียดการบรรจุ: | กระเป๋า 1PCS / PE |
| เวลาการส่งมอบ: | 3-5 วัน |
|
ข้อมูลรายละเอียด |
|||
| ประเภทไฟเบอร์: | G.652D, G.657A | วัสดุสายเคเบิ้ล: | PVC, LSZH, OFNP, OFNR, Hytrel |
|---|---|---|---|
| เส้นผ่านศูนย์กลางของสายเคเบิล: | 2.0 มม. 3.0 มม | ตัวเชื่อมต่อ: | SC / APC, SC / UPC, FC / APC, FC / UPC, LC / APC, LC / UPC, ST, E2000, MU, MPO, MTRJ |
| แกน: | Simplex, Duplex, 4cores, 6cores, 8cores, 12cores, 24cores, 48cores | ความยาว: | 1M, 2M, 3M, 5M หรือตามคำขอของลูกค้า |
| แสงสูง: | simplex fiber patch cord,fiber optic jumper |
||
รายละเอียดสินค้า
SC สายไฟเบอร์ออปติกแพทช์สายไฟเบอร์ออปติก 5 ม.ม. พร้อมขั้วต่อ Odva
ODVA Connectors ได้รับการออกแบบให้มีความต้องการของ ODVA มากกว่า ตัวเชื่อมต่อเป็นไปตามมาตรฐานการปิดผนึกด้านสิ่งแวดล้อมของ IP68 และเป็นตัวเลือกที่เหมาะอย่างยิ่งสำหรับโซลูชันที่ใช้งานง่ายในอุตสาหกรรม Fiber to Antenna (FTTA) หรือการใช้งานด้านสิ่งแวดล้อมที่รุนแรงอื่น ๆ เสนอของเราประกอบด้วย SC / Simplex (1-fiber), LC / Duplex (2 เส้นใย) และ MPO ชายหรือหญิง (1 ถึง 12 เส้นใย)
ตัวเชื่อมต่อ ODVA-SC พร้อมกับสายเคเบิลออปติคอลสนับสนุนกลายเป็นส่วนติดต่อมาตรฐานที่ระบุไว้ในวิทยุระยะไกล 3G และ 4G และ WiMax Base Station และการใช้งาน Fiber-to-the-Antenna ผลิตภัณฑ์ดังกล่าวไม่ จำกัด เฉพาะการใช้งานข้างต้น ชุดสายเคเบิ้ล ODVA-SC ได้ผ่านการทดสอบเช่นละอองไอและการสั่นสะเทือนและแรงกระแทกและมีระดับการป้องกัน IP68 เหมาะสำหรับอุตสาหกรรมการบินและอวกาศและการป้องกัน
ตัวเชื่อมต่อแบบ ODVA เหมาะสำหรับการใช้งานที่รุนแรงเช่น WiMax, Long Term Evolution (LTE) และ Remote Radio Heads โดยใช้ Fiber To The Antenna (FTTA) ซึ่งต้องใช้ขั้วต่อที่ขรุขระและชุดสายเคเบิลเหมาะสำหรับการใช้งานกลางแจ้ง ได้รับการออกแบบให้เป็นซีรีส์ LC และ SC series เราจึงนำเสนอพอร์ตเชื่อมต่อใยแก้วนำแสงแบบ ODVA ที่กว้างขวางที่สุดในอุตสาหกรรมซึ่งมีทั้งแบบอินเตอร์เฟสแบบ IP67 และแบบพลาสติก กลุ่มผลิตภัณฑ์ ODVA ที่กว้างขวางช่วยให้ลูกค้าสามารถออกแบบได้อย่างยืดหยุ่นและมั่นใจได้ว่าระบบ FTTA เป็นไปตามมาตรฐานอุตสาหกรรมโทรคมนาคมและข้อกำหนดด้านสิ่งแวดล้อมที่รุนแรง นอกจากนี้เรายังสามารถให้บริการสายเคเบิลและปลั๊กชุดประกอบเพื่อให้บริการโซลูชั่นการเชื่อมต่อระหว่างระบบ FTTA แบบสมบูรณ์
คุณสมบัติ
●ขั้วต่อ SC มาตรฐานเชื่อมต่อกับอะแดปเตอร์ SC มาตรฐาน
●มีโหมดเดี่ยวและแบบมัลติ
●การป้องกัน IP68, การป้องกันความชื้นในไอเกลือ, ความชื้น, ฝุ่นละออง
●ตัวเรือนอลูมิเนียมกะทัดรัด
●ช่วงอุณหภูมิกว้างและสายเคเบิ้ลทั้งในร่มและกลางแจ้ง
●การใช้งานง่ายเชื่อถือได้และคุ้มค่ากับการติดตั้ง
การประยุกต์ใช้งาน
การเชื่อมต่ออุปกรณ์ส่งผ่านแสง
เทเลคอมและแอ็พพลิเคชัน Datacom
เครือข่ายคอมพิวเตอร์
เครือข่ายการรับส่งข้อมูลความเร็วสูงและปริมาตร
CATV, LAN
พารามิเตอร์ตัวเชื่อมต่อ
| ชิ้น | ชนิด | พารามิเตอร์ |
| การสูญเสียการแทรก | เอสเอ็ม | ≤0.30dB |
| เอ็มเอ็ม | ≤0.30dB | |
| การสูญเสียผลตอบแทน | เอสเอ็ม | ≥50dB |
| เอ็มเอ็ม | ≥35dB | |
| การทดสอบซ้ำ | ขาดทุนเพิ่มเติม 0.1dB | |
| ความเสถียรของอุณหภูมิ (-40 ℃ ~ 85 ℃) | ขาดทุนเพิ่มเติม 0.2dB, | |
| ทนต่อการตกได้ฟรี | 500 หล่นลงบนคอนกรีตจากความสูง 1.2 เมตร | |
| ความต้านทานต่อการชน | กระแทก 4000 ครั้งที่อัตราเร่ง 40g | |
| ความต้านแรงดึง | ความต้านทานแรงดึง 1500N ขึ้นอยู่กับสายเคเบิล | |
| อุณหภูมิในการทำงาน | -40 to + 70 ° C | |
| อุณหภูมิในการจัดเก็บ | -55 ถึง + 85 ° C | |
ข้อมูลการทดสอบทางเทคนิค
รายการทดสอบ | เงื่อนไขการทดสอบ |
เปียกต้านทาน | อุณหภูมิ: 85ºC / ความชื้นสัมพัทธ์ 85% / 14days / การสูญเสียการแทรก 0.1dB |
อุณหภูมิเปลี่ยนแปลง | อุณหภูมิ: -40ºC ~ + 75ºC / ความชื้นสัมพัทธ์ 10% -80% / 42 repetitions / 14days / insertion loss≤0.1dB |
ความต้านทานน้ำ | อุณหภูมิ: 43ºC, /PH5.5,/7days / การสูญเสียการแทรก 0.1dB |
ความสั่นสะเทือน | สวิง 1.52 มม. / ความถี่ 10Hz ~ 55Hz, / X, Y, Z สามทิศทาง: 2 ชั่วโมง / การสูญเสียการแทรก 0.1 dB |
โหลดโค้งงอ | การสูญเสียการแทรกข้อมูล 0.454kg / 100circles≤0.1dB |
โหลดแรงบิด | โหลด 0.454 กก. / การสูญเสียการแทรกแบบวงกลม 10 วง≤0.1dB |
ความทนทานต่อแรงดึง | ดึง 0.23 กก. (เส้นใยเปลือยเปล่า), 1.0 กก. (พร้อมเชลล์) insertion≤0.1dB |
การนัดหยุดงาน | สูง 1.8 เมตรสามทิศทาง 8 ในแต่ละทิศทาง / ความสูญเสียในการแทรก 0.1 dB |
มาตรฐานอ้างอิง | Bellcore TA-NWT-001209 การสูญเสียการแทรก 0.1dB |
Rema หมายเหตุ: แรงบิดและแรงบิดของโหลดไม่เหมาะสำหรับสายแพทช์ 0.9 มม. หรือหางเปีย
สั่งซื้อข้อมูลการสั่งซื้อ
อินเตอร์เฟซ | เชื่อมต่อ | ความยาว | OD | สีของแจ็คเก็ต | แจ็คเก็ต | ประเภทไฟเบอร์ | แกน |
P-PC | FC-FC | 1M | 0.9mm | B-ดำ | P-พีวีซี | เอสเอ็ม | Simplex |
U-UPC | SC-SC | 3M | 1.6mm | Y-เหลือง | L-LSZH | MM 50 / 125um | คู่ |
A-APC | LC-LC | 5M | 1.8mm | W-White | OFNR | MM 62.5 / 125um | 4cores |
ST-ST | 10M | 2.0mm | ที่กำหนดเอง | OFNP | MM OM3 | 6cores | |
MU-MU | ที่กำหนดเอง | 3.0mm | ที่กำหนดเอง | MM OM4 | 8cores | ||
MTRJ-MTRJ | ที่กำหนดเอง | 12cores | |||||
E2000-E2000 | 24cores | ||||||
DIN | ที่กำหนดเอง | ||||||
ที่กำหนดเอง |
