การทดสอบและการวัดด้วยไฟเบอร์ออปติคตัวตรวจจับความผิดพลาดของภาพ VFL ที่ใช้ในการทดสอบสายเคเบิลไฟเบอร์ออปติก
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | FOCABLE |
| ได้รับการรับรอง: | RoHS Compliant, ISO Certificate |
| หมายเลขรุ่น: | Visual Fault Locator VFL650-6S |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| รายละเอียดการบรรจุ: | 1PCS / BOX |
| เงื่อนไขการชำระเงิน: | เวสเทิร์นยูเนี่ยน T/T |
| สามารถในการผลิต: | 5000pcs เดือน |
|
ข้อมูลรายละเอียด |
|||
| ชนิด: | มือถือ | ความยาวคลื่น (นาโนเมตร): | 650 |
|---|---|---|---|
| พลังงาน: | 5mW, 10mW, 20mW, 30mW | ตัวเชื่อมต่อแสง: | เอฟซี |
| แสงสูง: | เครื่องมือทดสอบใยแก้วนำแสง,การทดสอบใยแก้วนำแสงและการวัด |
||
รายละเอียดสินค้า
อุปกรณ์ทดสอบไฟเบอร์ออฟติคภาพตัวระบุความผิดพลาด VFL ที่ใช้ในการทดสอบสายเคเบิลไฟเบอร์ออปติกข้อมูลทั่วไป
Visual Fault Locator เปิดใช้แสงเลเซอร์ที่มองเห็นได้ 650nm ในเส้นใย
อุปกรณ์ตรวจจับความผิดพลาดแบบมองเห็นช่วยให้สามารถตรวจสอบและทดสอบเส้นใยเพื่อความต่อเนื่องหรือการเชื่อมต่อที่เหมาะสมและยังใช้เพื่อเพิ่มประสิทธิภาพของ splices หรือการเชื่อมต่อก่อนการขัด / ประกบ
หลายปัญหาในการเชื่อมต่อของเครือข่ายใยแก้วนำแสงที่เกี่ยวข้องกับการเชื่อมต่อที่เหมาะสม เนื่องจากแสงที่ใช้ในระบบคือแสงอินฟราเรดที่มองไม่เห็น (IR) ที่อยู่นอกเหนือขอบเขตของสายตามนุษย์เราจึงไม่สามารถมองเห็นแสงของเครื่องส่งสัญญาณระบบได้ โดยการฉีดแสงจากแหล่งที่มองเห็นได้เช่นหลอด LED หลอดไฟแบบเลเซอร์หรือหลอดไส้หนึ่งสามารถมองเห็นเส้นใยจากเครื่องส่งสัญญาณไปยังเครื่องรับสัญญาณเพื่อให้แน่ใจว่ามีการวางแนวที่ถูกต้องและตรวจสอบความต่อเนื่องนอกเหนือจากนี้ เครื่องมือง่ายๆที่ฉีดแสงที่มองเห็นได้จะเรียกว่าตัวตรวจจับเส้นใยหรือตัวตรวจจับความผิดพลาดของภาพ
การประยุกต์ใช้งาน
- การบำรุงรักษาในกิจการโทรคมนาคม CATV
- Lab ทดสอบของเส้นใยแสง
- การตรวจสอบความถูกต้องของสายไฟและการตรวจสอบความต่อเนื่องในเครือข่ายออปติคัล
- การวัดเส้นใยแก้วอื่น ๆ
คุณสมบัติ
- ง่ายมากที่จะใช้ตรวจสอบปากกาขนาดกะทัดรัด
- มีความทนทานทนทานต่อการสึกหรอโลหะ / ยาง
- เลเซอร์ที่มองเห็นได้ในระดับ 1 เลเซอร์ไม่จำเป็นต้องมีข้อควรระวังด้านความปลอดภัยใด ๆ
- ขั้วต่อแบบสากลขนาด 2.5 มม. พร้อมฝาปิดที่ติดเครื่องโปร่งแสง
- จะไม่เปิดโดยไม่ได้ตั้งใจหรือม้วนออกจากม้านั่ง
- การดำเนินงานต่อเนื่องหรือเป็นจังหวะ
- ปากกาที่เล็กที่สุดพร้อมกับแบตเตอรี่ขนาด AA 2 ก้อนที่สะดวก
- นอกจากนี้ยังมีในชุดทดสอบที่สะดวก
ฟังก์ชัน
- การแตกหักของไฟเบอร์การดัดตำแหน่งล้มเหลวการตรวจสอบความผิดพลาด
- เขตตาย OTDR
- การรับรู้ออพติคอล End-to-End
- การเพิ่มประสิทธิภาพจุดเชื่อมต่อแบบเครื่องกล
ข้อกำหนดทางเทคนิค
แบบ | VFL650-6S | |||
ความยาวคลื่นกลาง | 650nm ± 10nm (635nm สามารถขอได้) | |||
ชนิดของเครื่องส่งสัญญาณ | FP-LD | |||
กำลังขับ | 5mW | 10mW | 20mw | 30MW |
ช่วงเลเซอร์ | ≥5KM | ≥10KM | ≥20KM | ≥30KM |
ขั้วต่อแสง | ขั้วต่อสากลขนาด 2.5 มม. สำหรับขั้วต่อ 1.25mm, FC (ชาย) -LC (หญิง) สามารถจัดส่งได้ตามที่ร้องขอ | |||
รูปแบบการดำเนินงาน | มีทั้ง CW และ Pulse | |||
ความถี่ Pulse | 2Hz ถึง 3Hz / 9Hz | |||
แหล่งจ่ายไฟ | แบตเตอรี่อัลคาไลน์ 2AA | |||
แบตเตอรี่ | แบตเตอรี่อัลคาไลน์ AA | |||
อุณหภูมิในการทำงาน | -20 ° C ถึง 60 ° C | |||
อุณหภูมิในการจัดเก็บ | -40 ° C ถึง 85 ° C | |||
มิติ | 176 * 16mm | |||
น้ำหนัก | 100g (ไม่มีแบตเตอรี่) | |||

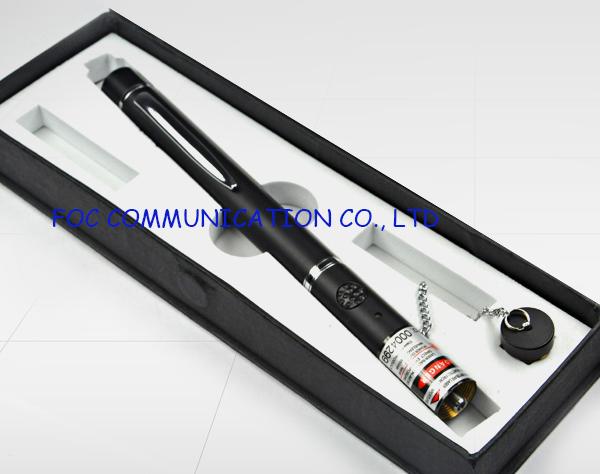

แพคเกจมาตรฐาน - Pen-type Visual Fault Locator
แบบ | รวม |
VFL-650-2S | ชุดหลักคู่มือผู้ใช้ |
