FTTX Networks อุปกรณ์ทดสอบไฟเบอร์ออปติคไฟเบอร์ไฟเบอร์ PON ขนาดเล็ก
รายละเอียดสินค้า:
สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | FOCABLE |
ได้รับการรับรอง: | RoHS Compliant, ISO Certificate |
หมายเลขรุ่น: | ไฟเบอร์ออปติกเซนเซอร์ FO3212B |
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
รายละเอียดการบรรจุ: | 1PCS / BOX |
เงื่อนไขการชำระเงิน: | เวสเทิร์นยูเนี่ยน T/T |
สามารถในการผลิต: | 5000pcs เดือน |
ข้อมูลรายละเอียด |
|||
ชนิด: | มือถือหรือ Bench-top | ความยาวคลื่น: | 850nm, 1300nm, 1310nm, 1490nm, 1550nm, 1625nm |
---|---|---|---|
ช่วงการวัด: | -70 ~ + 26dBm | ตัวเชื่อมต่อ: | SC, FC, LC |
แสงสูง: | เครื่องวัดไฟเบอร์ออปติค,การทดสอบใยแก้วนำแสงและการวัด |
รายละเอียดสินค้า

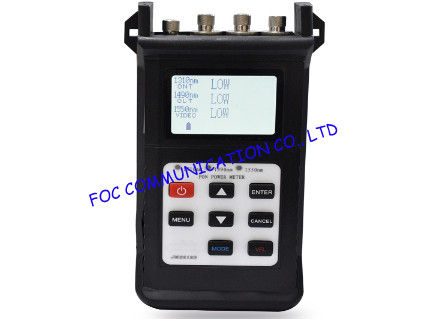

PON Power Meter FO3212B ขนาดพกพามือถือขนาดเล็กออกแบบใหม่สำหรับ FTTX Networksข้อมูลทั่วไป
เครื่องวัดพลังงาน FO3212B PON Optical Power Meter ในการใช้และบำรุงรักษา FTTx เครื่องวัดกำลังนี้สามารถทดสอบและประเมินสัญญาณของข้อมูลเสียงและวิดีโอได้พร้อม ๆ กัน เป็นเครื่องมือสำคัญและเหมาะสำหรับการก่อสร้างและบำรุงรักษาโครงการ PON
คุณสมบัติที่สำคัญ
ให้การวัดพร้อมกันที่ BPON / EPON / GPON สำหรับความยาวคลื่นทั้งสามด้านบนเส้นใย (1310nm, 1490nm, 1550nm)
ใช้ในโหมด Burst วัดต้นน้ำ 1310nm
ใช้ซอฟต์แวร์เชื่อมต่อกับเครื่องพีซีกำหนดเกณฑ์การถ่ายโอนข้อมูลและปรับเทียบความยาวคลื่น
การวัดพลังงานแสง CW สามารถใช้งานได้กับความยาวคลื่น 850,1300,1310,1490,1550,1625nm
ฟังก์ชั่น VFL เพื่อการตรวจสอบภาพอย่างรวดเร็วและมีประสิทธิภาพ
พอร์ตการสื่อสาร USB ช่วยให้สามารถถ่ายโอนข้อมูลไปยังพีซีได้
สามารถบันทึกรายการวัดได้ 1000 รายการในเครื่องวัดพลังงาน FO3212B PON หรือคอมพิวเตอร์เพื่อการตรวจสอบข้อมูล
เสนอชุดเกณฑ์ที่แตกต่างกันถึง 10 ชุด ไฟ LED แสดงสถานะสามดวงแสดงถึงสภาวะสัญญาณออพติคอลที่แตกต่างกันของ Pass, Warn และ Fail ตามลำดับ
สามารถใช้การสอบเทียบด้วยตนเองของผู้ใช้และสามารถเรียกดู "Factory Default" ในคอมพิวเตอร์ผ่านทางซอฟต์แวร์ได้
สามารถเชื่อมต่อมาตรฐาน PON SC และง่ายต่อการทดสอบและสามารถต่อพอร์ตขั้วต่อชนิดอื่น ๆ ได้เมื่อมีการร้องขอจากลูกค้า
ข้อมูลจำเพาะ
แบบ | เครื่องวัดพลังงาน PON FO3212B | ||||
1310 วัดต้นน้ำ | วัดอุโมงค์ 1490 | การวัดปลายน้ำ 1550 | |||
Pass Band (nm) | 1260 ~ 1360 | 1470 ~ 1505 | 1535 ~ 1570 | ||
แยก @ 1310nm (เดซิเบล) | / | > 40 | > 40 | ||
แยก @ 1490nm (เดซิเบล) | > 40 | / | > 40 | ||
แยก @ 1550nm (เดซิเบล) | > 40 | > 30 | / | ||
ประเภทตัวตรวจจับ | InGaAs | ||||
ช่วงการวัด (dBm) | -40 ~ + 10 | -40 ~ + 10 | -40 ~ + 20 | ||
ความไม่แน่นอนทางอนันต์ (dB) | ± 0.5 | ||||
ผ่านการสูญเสียการแทรก (dB) | <1.5 | ||||
ตัวเชื่อมต่อแสง | FC, SC, ST เปลี่ยนได้ | ||||
ประเภทไฟเบอร์ | เอสเอ็ม | ||||
ความละเอียด (เดซิเบล) | 0.01 | ||||
แบบจำลอง OPM | |||||
ความยาวคลื่นที่ปรับเทียบ (นาโนเมตร) | 850,1300,1310,1490,1550,1625 | ||||
ประเภทตัวตรวจจับ | InGaAs | ||||
ความไม่แน่นอนทางอนันต์ (dB) | ± 0.25 | ||||
แสดงช่วง (dBm) | -70 ~ + 6 | ||||
เส้นตรง (เดซิเบล) | ± 0.1 | ||||
ความละเอียด (เดซิเบล) | 0.01 | ||||
ตัวเชื่อมต่อแสง | FC, SC, ST เปลี่ยนได้ | ||||
แบบ VFL | |||||
ความยาวคลื่น | 650 | ||||
ประเภทไฟเบอร์ | SM, MM | ||||
กำลังขับสูงสุด (dBm) | 1mW | ||||
MOD Freq | CW / 2 | ||||
ตัวเชื่อมต่อแสง | หัวต่อ FC / 2.5 universal | ||||
ข้อกำหนดเพิ่มเติม | |||||
การจัดเก็บข้อมูล | 1000sets | ||||
พอร์ตสื่อสาร | ยูเอสบี | ||||
แบตเตอรี่อัลคาไลน์ | 3 * AA, 1.5V | ||||
เวลาใช้งานแบตเตอรี่ (h) | 90 (PON), 100 (OPM), 50 (VFL) | ||||
อุณหภูมิในการทำงาน (℃) | -10 ~ + 60 | ||||
อุณหภูมิการเก็บรักษา (℃) | -25 ~ + 70 | ||||
ความชื้นสัมพัทธ์ | 0 ถึง 95% (ไม่ควบแน่น) | ||||
ขนาดเส้นโครงร่าง (มม.) / น้ำหนัก | 180 * 90 * 36.5 (410G) |
