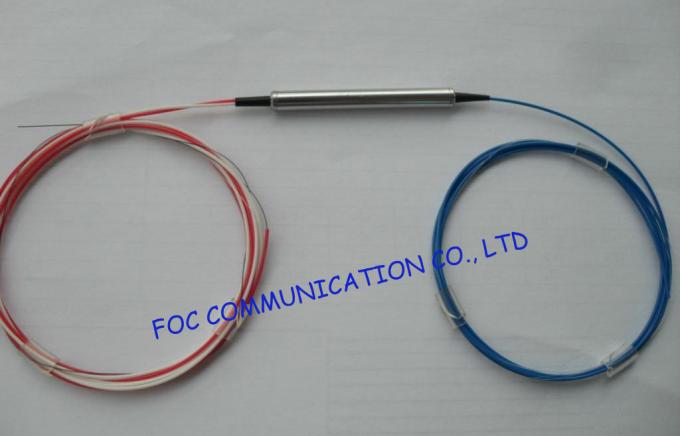

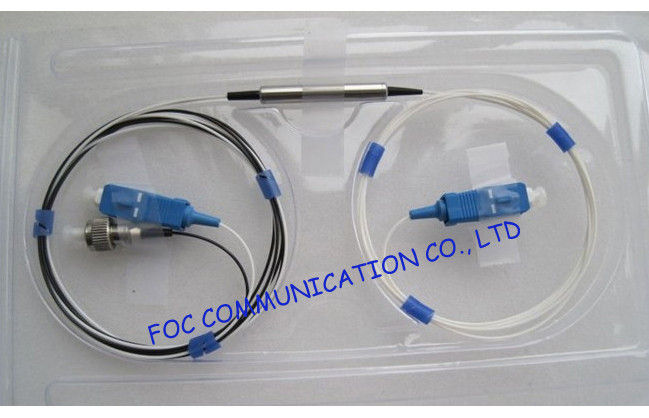

Multiplexer พอร์ต 3 พอร์ตสำหรับระบบ Wdm, 980 / 1550nm หรือ 1480 / 1550nm
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | FOCABLE |
| ได้รับการรับรอง: | ISO Certificate and RoHS |
| หมายเลขรุ่น: | WDM 1310 / 1550nm |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 10 ชิ้น |
|---|---|
| รายละเอียดการบรรจุ: | 1pcs / blister box |
| เงื่อนไขการชำระเงิน: | T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 10000pcs เดือน |
|
ข้อมูลรายละเอียด |
|||
| ความยาวคลื่น: | 1550 pass / 1480 reflect หรือ 1550 pass / 980 สะท้อนแสง | ประเภทไฟเบอร์: | เส้นใยเปลือย, ท่อหลวม 900um |
|---|---|---|---|
| ความยาวของไฟเบอร์: | 1 เมตร, 2 เมตร | ตัวเชื่อมต่อ: | FC / APC, FC / UPC, SC / APC, SC / UPC, ST, LC |
| แสงสูง: | cwdm multiplexer,ตัวกรอง wdm |
||
รายละเอียดสินค้า
Multiplexer พอร์ต 3 พอร์ตสำหรับระบบ Wdm, 980 / 1550nm หรือ 1480 / 1550nmเครื่องขยายสัญญาณคลื่นความยาวคลื่น (WDM) คืออุปกรณ์ที่ใช้เครื่องวัดแสงแบบออปติคอลหลายตัวเพื่อส่งลำแสงหลาย ๆ ความยาวคลื่นที่แตกต่างกันของเทคโนโลยีเลเซอร์ผ่านเส้นใยเดี่ยว สัญญาณแต่ละตัวจะถูกส่งผ่านช่องสัญญาณเฉพาะหลังจากข้อมูล (ข้อความเสียงวิดีโอ ฯลฯ ) ถูกมอดูเลต WDM สามารถเพิ่มโครงสร้างพื้นฐานไฟเบอร์ที่มีอยู่สำหรับ บริษัท โทรศัพท์และผู้ประกอบการรายอื่น ๆ
ระบบ DWDM (ระบบความหนาแน่นของคลื่นความหนาแน่นสูง) สามารถรองรับความยาวคลื่นที่แตกต่างกันมากกว่า 150 ช่วงของการส่งผ่านแสงพร้อมกันและแต่ละลำแสงจะมีอัตราข้อมูล 10Gb / s ระบบนี้ให้การรับส่งข้อมูลมากกว่าอัตรา 1Tb / s แต่สายเคเบิลมีขนาดเล็กกว่าเส้นผมของมนุษย์
เทคโนโลยีการแบ่งคลื่นความยาวคลื่นเป็นแนวคิดระบบมี 3 โหมดคือการแบ่งคลื่นความยาวคลื่นที่ 1310 นาโนเมตรและความยาวคลื่น 1550 นาโนเมตร CWDM (Coarse Wavelength Division Multiplexing) และ DWDM (Dense Wavelength Division Multiplexing)
คุณสมบัติ
การสูญเสียการแทรกต่ำ
วงกว้างผ่าน
การแยกช่องทางสูง
มีเสถียรภาพและความน่าเชื่อถือสูง
อีพ็อกซี่ฟรีบนเส้นทางแสง
การประยุกต์ใช้งาน
การตรวจสอบสาย
เครือข่าย WDM
การสื่อสารโทรคมนาคม
แอพพลิเคชันโทรศัพท์มือถือ
เครื่องขยายสัญญาณไฟเบอร์ออปติก
เข้าถึงเครือข่าย
ข้อมูลจำเพาะ
ผ่านช่วงความยาวคลื่นของช่อง (นาโนเมตร) | 1530 ~ 1565 1525 ~ 1600 | |
สะท้อนความยาวคลื่นช่อง (นาโนเมตร) | 1450 ~ 1490 965 ~ 1000 | |
การสูญเสียการแทรก (dB) | สะท้อนช่อง | ≤0.5≤0.7 |
ผ่านช่อง | ≤0.6≤0.9 | |
รูปแบบการสูญเสียการแทรก (dB) | <0.3 | |
การแยก (เดซิเบล) | สะท้อนช่อง | > 15> 15 |
ผ่านช่อง | > 25> 30 | |
ความไวอุณหภูมิการสูญเสียการแทรก (dB / ℃) | <0.005 | |
การสูญเสียที่ขึ้นกับการทำ Polarization (dB) | <0.1 | |
การกระจายตัวของโหมด Polarization (ps) | <0.1 | |
การควบคุมทิศทาง (เดซิเบล) | > 50 | |
การสูญเสียกลับ (dB) | > 50 | |
กำลังไฟสูงสุด (mW) | 500 | |
อุณหภูมิในการทำงาน (℃) | -20 ~ + 70 | |
อุณหภูมิการเก็บรักษา (℃) | -40 ~ + 85 | |
ขนาดหีบห่อ (มม.) | ¢ 5.5 * L34 (L38 สำหรับหลอดหลวม 900um) | |
หมายเหตุ: ข้อมูลทั้งหมดข้างต้นไม่รวมตัวเชื่อมต่อ
ข้อมูลการสั่งซื้อ
CWDM | ||||
การเว้นช่องทาง | ประเภทไฟเบอร์ | ความยาวของไฟเบอร์ | เชื่อมต่อ | |
1550 pass / 1480 สะท้อนถึง 1550 pass / 980 สะท้อนถึง | 1 = ไฟเบอร์เปลือย 2 = 900um ท่อหลวม | 1 = 1 เมตร 2 = 2m 3 = กำหนดเอง | 0 = ไม่มี 1 = เอฟซี / APC 2 = FC / PC 3 = SC / APC 4 = SC / PC 5 = ST 6 = LC |
เราสามารถผลิต WDM ได้ดังต่อไปนี้:
อุปกรณ์ CWDM โมดูล CWDM, 1310/1550 ตัวกรอง WDM, 1310/1490 / 1550nm ตัวกรอง WDM, 850 / 1310nm ตัวกรอง WDM, 980 / 1550nm Filter WDM
อุปกรณ์ DWDM, โมดูล 100 G DWDM, โมดูล 200 G DWDM
โมดูล OADM (เพิ่ม / วาง)
โมดูล AWG ความร้อน, Athermal AWG Module
แท็ก: WDM, CWDM, DWDM
