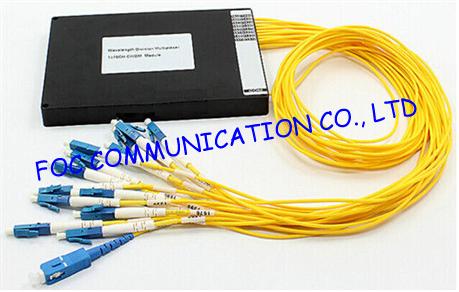

4/8/16/18 CWDM ช่องโมดูลตัวรับสัญญาณมัลติแบนด์วิดท์ Wide Passband

พารามิเตอร์

4 ช่อง

8 ช่อง

16 ช่อง

Mux

demux

Mux

demux

Mux

demux

ความยาวคลื่นของช่อง (นาโนเมตร)

1270-1610

ศูนย์ความยาวคลื่นความถูกต้อง (นาโนเมตร)

± 0.5

การเว้นช่องทาง (nm)

20

ช่องทาง Passband (@ -0.5dB bandwidth (nm)

> 13

การสูญเสียการแทรก (dB)

≤1.6

≤2.5

≤4 5

ความเท่าเทียมกันของช่องสัญญาณ (dB)

≤0.6

≤1.0

≤1.5

การแยก (dB)

ติดกัน

N / A

> 30

N / A

> 30

N / A

> 30

ไม่ติดกัน

N / A

> 40

N / A

> 40

N / A

> 40

ช่อง Ripple (dB)

<0.3

การสูญเสียการแทรกซึมอุณหภูมิ (dB / ℃)

<0.005

ความยาวคลื่นอุณหภูมิขยับ (nm / ℃)

<0.002

การสูญเสียการตกตะกอน (dB)

<0.1

<0.1

<0.1

การกระจายตัวแบบ Polarization Mode

<0.1

Directivity (dB)

> 50

การสูญเสียกลับ (dB)

> 45

การจัดการกำลังไฟสูงสุด (mW)

300

อุณหภูมิในการทำงาน (℃)

-5 ~ + 75

อุณหภูมิการเก็บรักษา (℃)

-40 ~ + 85

ขนาดหีบห่อ (มม.)

L100 x W80 x H10

L142 x W102 x H14.5

CWDM

X

XX

X

XX

X

X

X

การเว้นช่องทาง

จำนวนช่อง

องค์ประกอบ

ช่องที่ 1

ประเภทไฟเบอร์

ความยาวของไฟเบอร์

ปลั๊กอินเข้า / ออก

C = ตาราง CWDM

04 = 4-CH
08 = 8-CH
16 = 16-CH
18 = 18-CH
N = N-CH

M = Mux
D = Demux
O = OADM

27 = 1270nm
......
47 = 1470nm
49 = 1490nm
......
61 = 1610nm
เอสเอสพิเศษ =

1 = เส้นใยเปลือย
ท่อหลวม 900 มล
สายเคเบิล 3 = 2 มม
สายเคเบิล 4 = 3 มม

1 = 1 เมตร
2 = 2m
S = ระบุ

0 = ไม่มี
1 = เอฟซี / APC
2 = FC / PC
3 = SC / APC
4 = SC / PC
5 = ST
6 = LC
S = ระบุ
