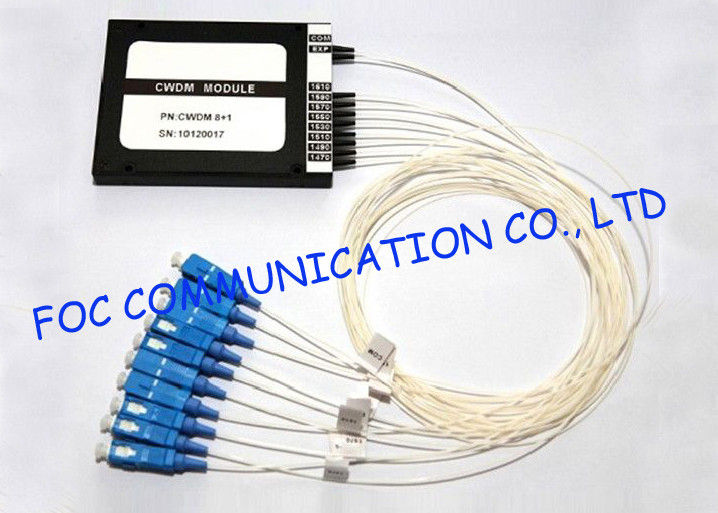

ตัวคูณออปติคอล CWDM โมดูล Mux / Demux 8 + 1 ช่องสัญญาณ High Isolation
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | FOCABLE |
| ได้รับการรับรอง: | ISO Certificate and RoHS |
| หมายเลขรุ่น: | 8 + 1 ช่อง Mux CWDM หรือ 8 + 1 ช่อง Demux CWDM |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 10 ชิ้น |
|---|---|
| รายละเอียดการบรรจุ: | 1pcs / blister box |
| เงื่อนไขการชำระเงิน: | T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 10000pcs เดือน |
|
ข้อมูลรายละเอียด |
|||
| ความยาวคลื่น: | 1270-1610nm | ตัวเชื่อมต่อ: | SC / APC, SC / UPC, FC / APC, FC / UPC, LC, ST |
|---|---|---|---|
| ประเภทไฟเบอร์: | 250um, 900um, 2 มม., 3 มม | ความยาวของไฟเบอร์: | 1 เมตร, 2 เมตรหรือตามคำขอของลูกค้า |
| แสงสูง: | multiplexer cwdm,DWDM |
||
รายละเอียดสินค้า
ตัวคูณออปติคอล CWDM โมดูล Mux / Demux 8 + 1 ช่องสัญญาณ High Isolationการแบ่งส่วนความยาวคลื่นหยาบ (CWDM) เป็นอุปกรณ์การจัดการความยาวคลื่นแสงชนิดหนึ่งที่ใช้เทคโนโลยีฟิลม์ฟิล์มบาง (low-loss thin-film filter) ซึ่งได้รับการพิสูจน์แล้วว่าได้รับการพิสูจน์แล้ว (TFF) มีขนาดเล็กความน่าเชื่อถือสูงความสามารถในการขยายสูงการส่งสัญญาณพร้อมกันหลายความยาวคลื่น
CWDM ได้รับความนิยมแพร่หลายในสถาปัตยกรรมการขนส่งแบบดิจิตอลที่มีความยาวคลื่นหลายแห่งเนื่องจากสามารถใช้เครื่องส่งสัญญาณแบบกระจายความคิดเห็นแบบกระจายข้อมูลแบบไม่ใช้ความเย็น (DFB) ต้นทุนต่ำ นอกจากนี้ความต้องการพลังงานของพวกเขาจะลดลงและความน่าเชื่อถือเพิ่มขึ้น
FOC COMMUNICATION CO., LTD ให้บริการชุดผลิตภัณฑ์ CWDM 1xN ทั้งหมดที่เหมาะสำหรับการใช้งานเฉพาะ ผลิตภัณฑ์ทั้งหมดมีข้อกำหนด GR-1209-CORE, GR-1221-CORE และ ITU-T G.694.2
คุณสมบัติ
การสูญเสียการแทรกต่ำ
การแยกสูง
PDL ต่ำ
การออกแบบที่กะทัดรัด
ความสม่ำเสมอของช่องต่อช่องสัญญาณที่ดี
ความยาวคลื่นกว้าง:
จาก 1260nm ถึง 1620nm
อุณหภูมิในการทำงานกว้าง:
ตั้งแต่ -40 ℃ถึง 85 ℃
ความน่าเชื่อถือและเสถียรภาพสูง
การประยุกต์ใช้งาน
ระบบ CWDM
เครือข่าย PON
CATV Links
การสื่อสารโทรคมนาคม
ไฟเบอร์ออปติกแอมป์
เข้าถึงเครือข่าย
การปฏิบัติตาม
Telcordia GR-1209-CORE
Telcordia GR-1221-CORE
เป็นไปตามมาตรฐาน
ข้อมูลจำเพาะ
พารามิเตอร์ | 8 + 1-CH Mux | Demux 8 + 1-CH | |
ความยาวคลื่นของช่อง (นาโนเมตร) | 1270-1610 หรือ 1271-1611 | ||
ความถูกต้องของความยาวคลื่นศูนย์ (นาโนเมตร) | ± 0.05 | ||
ระยะห่างของช่อง (GHz) | 20nm | ||
ช่องทาง Passband (@ -0.5dB bandwidth (nm) | > 13 | ||
การสูญเสียการแทรก (dB) (โดยไม่ต้องข้ามส่วนประกอบ) | ≤2.8 | ||
การสูญเสียการแทรก (dB) (ข้ามส่วนประกอบ) | ≤2.0 | ||
ความเท่าเทียมกันของช่องสัญญาณ (dB) | ≤0.6 | ||
ช่อง Ripple (dB) | ≤0.3 | ||
การแยก (dB) | ติดกัน | ≥30 | |
ไม่ติดกัน | ≥40 | ||
พอร์ตด่วน | ≥12 | ||
การสูญเสียการแทรกซึมอุณหภูมิ (dB / ° C) | ≤0.005 | ||
การเปลี่ยนอุณหภูมิความยาวคลื่นของคลื่น (nm / ° C) | ≤0.002 | ||
การสูญเสียการตกตะกอน (dB) | ≤0.1 | ||
การกระจายตัวของโหมดโพลาไรซ์ (ps) | ≤0.1 | ||
การสูญเสียกลับ (dB) | ≥50 | ||
การควบคุมทิศทาง | ≥45 | ||
การจัดการพลังงานสูงสุด (mW) | 300 | ||
อุณหภูมิในการทำงาน (° C) | -5 ~ 75 | ||
อุณหภูมิในการเก็บรักษา (° C) | -40 ~ +85 | ||
ขนาดบรรจุภัณฑ์ (มม.) | L100 X W80 X 10 | ||
หมายเหตุ: พารามิเตอร์ทั้งหมดสำหรับอุปกรณ์ที่ไม่มีตัวเชื่อมต่อ
ข้อมูลการสั่งซื้อ
CWDM | X | XX | X | XX | X | X | X |
การเว้นช่องทาง | จำนวนช่อง | องค์ประกอบ | ช่องที่ 1 | ประเภทไฟเบอร์ | ความยาวของไฟเบอร์ | ปลั๊กอินเข้า / ออก | |
C = ตาราง CWDM | 04 = 4-CH 08 = 8-CH 16 = 16-CH 18 = 18-CH N = N-CH | M = Mux D = Demux | 27 = 1,270 / 1271nm ...... 47 = 1,470 / 1471nm 49 = 1,490 / 1491nm ...... 61 = 1,610 / 1611nm เอสเอสพิเศษ = | 1 = เส้นใยเปลือย ท่อหลวม 900 มล สายเคเบิล 3 = 2 มม สายเคเบิล 4 = 3 มม | 1 = 1 เมตร 2 = 2m S = ระบุ | 0 = ไม่มี 1 = เอฟซี / APC 2 = FC / PC 3 = SC / APC 4 = SC / PC 5 = ST 6 = LC S = ระบุ |
