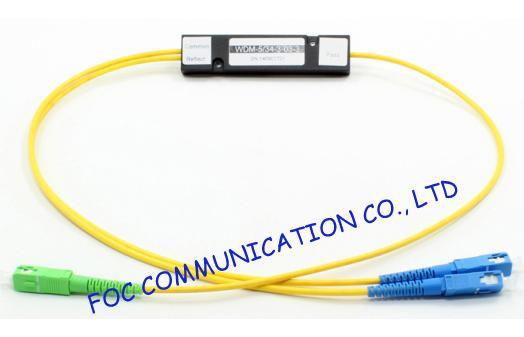

การแยกช่องสัญญาณสูง WDM ขั้วต่อ SC / UPC สำหรับเครื่องขยายสัญญาณไฟเบอร์ออปติค
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | FOCABLE |
| ได้รับการรับรอง: | ISO Certificate and RoHS |
| หมายเลขรุ่น: | WDM 1310 / 1550nm |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 10 ชิ้น |
|---|---|
| รายละเอียดการบรรจุ: | 1pcs / blister box |
| เงื่อนไขการชำระเงิน: | T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 10000pcs เดือน |
|
ข้อมูลรายละเอียด |
|||
| ความยาวคลื่น: | 1310nm และ 1550nm | ตัวเชื่อมต่อ: | SC / APC, SC / UPC, FC / APC, FC / UPC, LC, ST |
|---|---|---|---|
| ประเภทไฟเบอร์: | 250um, 900um, 2 มม., 3 มม | ความยาวของไฟเบอร์: | 1 เมตร, 2 เมตรหรือตามคำขอของลูกค้า |
| แสงสูง: | cwdm multiplexer,ตัวกรอง wdm |
||
รายละเอียดสินค้า
การแยกช่องสัญญาณสูง WDM ขั้วต่อ SC / UPC สำหรับเครื่องขยายสัญญาณไฟเบอร์ออปติคเครื่องขยายสัญญาณคลื่นความยาวคลื่น (WDM) คืออุปกรณ์ที่ใช้เครื่องวัดแสงแบบออปติคอลหลายตัวเพื่อส่งลำแสงหลาย ๆ ความยาวคลื่นที่แตกต่างกันของเทคโนโลยีเลเซอร์ผ่านเส้นใยเดี่ยว สัญญาณแต่ละตัวจะถูกส่งผ่านช่องสัญญาณเฉพาะหลังจากข้อมูล (ข้อความเสียงวิดีโอ ฯลฯ ) ถูกมอดูเลต WDM สามารถเพิ่มโครงสร้างพื้นฐานไฟเบอร์ที่มีอยู่สำหรับ บริษัท โทรศัพท์และผู้ประกอบการรายอื่น ๆ
ระบบ DWDM (ระบบความหนาแน่นของคลื่นความหนาแน่นสูง) สามารถรองรับความยาวคลื่นที่แตกต่างกันมากกว่า 150 ช่วงของการส่งผ่านแสงพร้อมกันและแต่ละลำแสงจะมีอัตราข้อมูล 10Gb / s ระบบนี้ให้การรับส่งข้อมูลมากกว่าอัตรา 1Tb / s แต่สายเคเบิลมีขนาดเล็กกว่าเส้นผมของมนุษย์
เทคโนโลยีการแบ่งคลื่นความยาวคลื่นเป็นแนวคิดระบบมี 3 โหมดคือการแบ่งคลื่นความยาวคลื่นที่ 1310 นาโนเมตรและความยาวคลื่น 1550 นาโนเมตร CWDM (Coarse Wavelength Division Multiplexing) และ DWDM (Dense Wavelength Division Multiplexing)
คุณสมบัติ
การสูญเสียการแทรกต่ำ
วงกว้างผ่าน
การแยกช่องทางสูง
มีเสถียรภาพและความน่าเชื่อถือสูง
อีพ็อกซี่ฟรีบนเส้นทางแสง
การประยุกต์ใช้งาน
การตรวจสอบสาย
เครือข่าย WDM
การสื่อสารโทรคมนาคม
แอพพลิเคชันโทรศัพท์มือถือ
เครื่องขยายสัญญาณไฟเบอร์ออปติก
เข้าถึงเครือข่าย
ข้อมูลจำเพาะ
ความยาวคลื่นในการดำเนินงาน (นาโนเมตร) | 1260 ~ 1620 | |
ศูนย์ความยาวคลื่นความถูกต้อง (นาโนเมตร) | ± 0.5 | |
การเว้นช่องทาง (nm) | 20 | |
ช่องทาง Passband (@ -0.5dB bandwidth) (nm) | > 13 | |
การสูญเสียการแทรก (dB) | สะท้อนช่อง | ≤0.6 |
ผ่านช่อง | ≤0.4 | |
รูปแบบการสูญเสียการแทรก (dB) | <0.3 | |
ช่อง Ripple | <0.3 | |
การแยก (เดซิเบล) | ติดกัน | > 30 |
ไม่ติดกัน | > 40 | |
ความไวอุณหภูมิการสูญเสียการแทรก (dB / ℃) | <0.005 | |
การสูญเสียที่ขึ้นกับการทำ Polarization (dB) | <0.1 | |
การกระจายตัวของโหมด Polarization (ps) | <0.1 | |
การควบคุมทิศทาง (เดซิเบล) | > 50 | |
การสูญเสียกลับ (dB) | > 45 | |
กำลังไฟสูงสุด (mW) | 300 | |
อุณหภูมิในการทำงาน (℃) | -20 ~ + 70 | |
อุณหภูมิการเก็บรักษา (℃) | -40 ~ + 85 | |
ขนาดหีบห่อ (มม.) | ¢ 5.5 * L34 (L38 สำหรับหลอดหลวม 900um) | |
หมายเหตุ: ข้อมูลทั้งหมดข้างต้นไม่รวมตัวเชื่อมต่อ
ข้อมูลการสั่งซื้อ
CWDM | |||||
การเว้นช่องทาง | ผ่านช่อง | ประเภทไฟเบอร์ | ความยาวของไฟเบอร์ | เชื่อมต่อ | |
C = ตาราง CWDM | 27 = 1270nm ...... 47 = 1470nm 49 = 1490nm ...... 61 = 1610nm | 1 = ไฟเบอร์เปลือย 2 = 900um ท่อหลวม | 1 = 1 เมตร 2 = 2m 3 = กำหนดเอง | 0 = ไม่มี 1 = เอฟซี / APC 2 = FC / PC 3 = SC / APC 4 = SC / PC 5 = ST 6 = LC |
เราสามารถผลิต WDM ได้ดังต่อไปนี้:
อุปกรณ์ CWDM โมดูล CWDM, 1310/1550 ตัวกรอง WDM, 1310/1490 / 1550nm ตัวกรอง WDM, 850 / 1310nm ตัวกรอง WDM, 980 / 1550nm Filter WDM
อุปกรณ์ DWDM, โมดูล 100 G DWDM, โมดูล 200 G DWDM
โมดูล OADM (เพิ่ม / วาง)
โมดูล AWG ความร้อน, Athermal AWG Module
