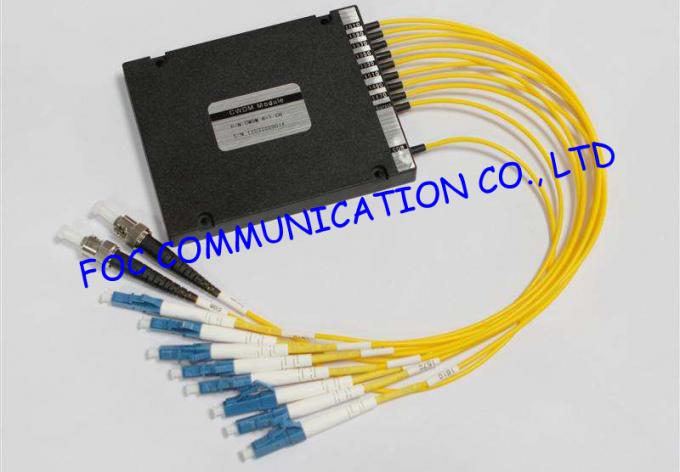

เครื่องขยายสัญญาณ Rack Mount cwdm / FC Athermal AWG โมดูลความเร็วสูง
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | FOCABLE |
| ได้รับการรับรอง: | ISO Certificate and RoHS |
| หมายเลขรุ่น: | CWDM 1260 ~ 1620nm |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 10 ชิ้น |
|---|---|
| รายละเอียดการบรรจุ: | 1pcs / blister box |
| เงื่อนไขการชำระเงิน: | T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 10000pcs เดือน |
|
ข้อมูลรายละเอียด |
|||
| ความยาวคลื่น: | 1310nm และ 1550nm | ตัวเชื่อมต่อ: | SC / APC, SC / UPC, FC / APC, FC / UPC, LC, ST |
|---|---|---|---|
| ประเภทไฟเบอร์: | 250um, 900um, 2 มม., 3 มม | ความยาวของไฟเบอร์: | 1 เมตร, 2 เมตรหรือตามคำขอของลูกค้า |
| แสงสูง: | cwdm multiplexer,ตัวกรอง wdm |
||
รายละเอียดสินค้า
เครื่องขยายสัญญาณ Rack Mount cwdm / FC Athermal AWG โมดูลความเร็วสูงเครื่องขยายสัญญาณคลื่นความยาวคลื่น (WDM) คืออุปกรณ์ที่ใช้เครื่องวัดแสงแบบออปติคอลหลายตัวเพื่อส่งสัญญาณหลายลำที่มีความยาวคลื่นที่แตกต่างกันของเทคโนโลยีเลเซอร์ผ่านเส้นใยเดี่ยว สัญญาณแต่ละตัวจะถูกส่งผ่านช่องสัญญาณเฉพาะหลังจากข้อมูล (ข้อความเสียงวิดีโอ ฯลฯ ) ถูกมอดูเลต WDM สามารถเพิ่มโครงสร้างพื้นฐานไฟเบอร์ที่มีอยู่สำหรับ บริษัท โทรศัพท์และผู้ประกอบการรายอื่น ๆ
ระบบ DWDM (ระบบมัลติเพล็กซ์ความยาวคลื่นหนาแน่น) สามารถรองรับความยาวคลื่นที่แตกต่างกันมากกว่า 150 ช่วงของการส่งผ่านแสงพร้อมกันและแต่ละลำแสงมีอัตราการส่งข้อมูลสูงถึง 10Gb / s ระบบนี้ให้การรับส่งข้อมูลผ่านอัตรา 1Tb / s แต่สายเคเบิลมีขนาดเล็กกว่าเส้นผมของมนุษย์
เทคโนโลยีการแบ่งคลื่นความยาวคลื่นเป็นแนวคิดระบบมี 3 โหมดคือการแบ่งคลื่นความยาวคลื่นที่ 1310 นาโนเมตรและความยาวคลื่น 1550 นาโนเมตร CWDM (Coarse Wavelength Division Multiplexing) และ DWDM (Dense Wavelength Division Multiplexing)
คุณสมบัติ
การสูญเสียการแทรกต่ำ
วงกว้างผ่าน
การแยกช่องทางสูง
มีเสถียรภาพและความน่าเชื่อถือสูง
อีพ็อกซี่ฟรีบนเส้นทางแสง
การประยุกต์ใช้งาน
การตรวจสอบสาย
เครือข่าย WDM
การสื่อสารโทรคมนาคม
แอพพลิเคชันโทรศัพท์มือถือ
เครื่องขยายสัญญาณไฟเบอร์ออปติก
เข้าถึงเครือข่าย
ข้อมูลจำเพาะ
| พารามิเตอร์ | หน่วย | โมดูล CWDM | |||||
| ช่วงความยาวคลื่น | นาโนเมตร | 1260 ~ 1620 | |||||
| ความยาวคลื่น Channel Center | นาโนเมตร | 1270/1290 / ... / 1610 หรือ 1271/1291 / ... / 1611 | |||||
| การเว้นช่องทาง | นาโนเมตร | 20 | |||||
| Channel Passband | นาโนเมตร | ± 7.5 | |||||
| หมายเลขสถานี | λ | 2 | 4 | 8 | 16 | 18 | |
| การสูญเสียการแทรก | เดซิเบล | ≤0.8 | ≤1.5 | ≤2.5 / .1.8 | ≤5.2 / .3.5 | ≤ 6.4 /3.3.9 | |
| การแยกช่องทางที่อยู่ติดกัน | เดซิเบล | ≥ 30 | |||||
| การแยกแยะช่องทางที่ไม่อยู่ติดกัน | เดซิเบล | ≥ 40 | |||||
| เสถียรภาพทางความยาวคลื่นคลื่น | นาโนเมตร / ℃ | ≤ 0.003 | |||||
| การสูญเสียการแทรกซึมความร้อน | เดซิเบล / ℃ | ≤ 0.005 | ≤ 0.007 | ≤ 0.008 | |||
| PDL | เดซิเบล | ≤ 0.1 | ≤ 0.15 | ≤ 0.15 | ≤ 0.20 | ≤ 0.25 | |
| การกระจายตัวของโหมด Polarization | PS | ≤ 0.1 | ≤ 0.15 | ||||
| การควบคุมทิศทาง | เดซิเบล | ≥ 50 | |||||
| กลับขาดทุน | เดซิเบล | ≥ 45 | |||||
| กำลังออฟติคอล | mW | ≤ 500 | |||||
| อุณหภูมิในการทำงาน | ℃ | -10 ~ +70 | |||||
| อุณหภูมิในการจัดเก็บ | ℃ | -40 ~ +85 | |||||
| ความชื้นสัมพัทธ์ | % | 5 ~ 95 | |||||
| มิติ | กล่อง ABS หรือกล่อง LGX หรือขายึดตู้แร็คขนาด 1U (2U) | ||||||
หมายเหตุ: 1. การปรับแต่งสามารถใช้งานได้ 2. ค่าการสูญเสียการแทรกหลังจาก "/ ★" คือ "ด้วยตัวกรองข้าม" 3. ระบุโดยไม่ต้องเชื่อมต่อและเพิ่มการสูญเสีย 0.2dB เพิ่มเติมสำหรับแต่ละตัวเชื่อมต่อ
ข้อมูลการสั่งซื้อ
CWDM | |||||
การเว้นช่องทาง | ผ่านช่อง | ประเภทไฟเบอร์ | ความยาวของไฟเบอร์ | เชื่อมต่อ | |
C = ตาราง CWDM | 27 = 1270nm ...... 47 = 1470nm 49 = 1490nm ...... 61 = 1610nm | 1 = ไฟเบอร์เปลือย 2 = 900um ท่อหลวม | 1 = 1 เมตร 2 = 2m 3 = กำหนดเอง | 0 = ไม่มี 1 = เอฟซี / APC 2 = FC / PC 3 = SC / APC 4 = SC / PC 5 = ST 6 = LC |
